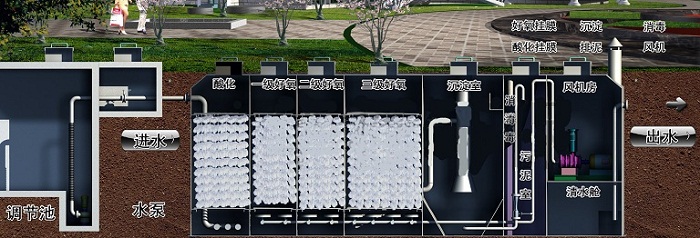

地埋式污水處理設備構造剖析圖

    地埋式廢水處理設備的設計主要是對生活污水和與工業有機污水的處理。其主要處理手段是采用目前較為成熟的生化處理技術接觸氧化池。水質設計參數按污水進水BOD5為250mg/L，出水BOD5為20mg/L計算。共有七部份組成：⑴初沉池；⑵缺氧池；⑶接觸氧化池；⑷二沉池；⑸消毒池、消毒裝置；⑹污泥池；⑺風機房組成。

    1、初沉池：初沉池為豎流式沉淀池，污水在沉淀池的上升流速為0.3～0.4毫米/秒，沉淀下來的污泥提升至污泥池。

    2、缺氧池：缺氧池為脫氮處理而設置，池內設置YDT型立體彈性填料，作為反硝化細菌的載體，硝化液中回硝態氨和亞酸態氧在反硝化細菌的作用下，還原成氮?dú)猓_(dá)到脫氮的目的，缺氧池有效停留時間為2.5～3.5h，溶解氧控制在≤0.5mg/L。

    3、接觸氧化池：污水自流至接觸池進行生化處理，接觸池分為三級，停留時間為8h，（加強型設備接觸氧化時間可達8～12h）填料為新型彈性填料，易結膜，不堵塞，接觸氧化池氣水比在15：1左右。

    4、二沉池：生化后的污水流到二沉池，二沉池為豎流式沉淀，表面負荷為＜1.0m3/m2.h，排泥提升至污泥池。

    5、消毒池、消毒裝置：消毒池按規范：“TJ14-74”標準為不小于30分鐘，若是醫院污水，消毒池可增加停留時間至1～1.5h。

    消毒采用固體氯片接觸溶解的消毒方式，消毒裝置能根據出水量的大小不繼改變加藥量，達到多出水多加藥，少出水少加藥的目的，需要其它消毒裝置可另行配制。
